一、概述

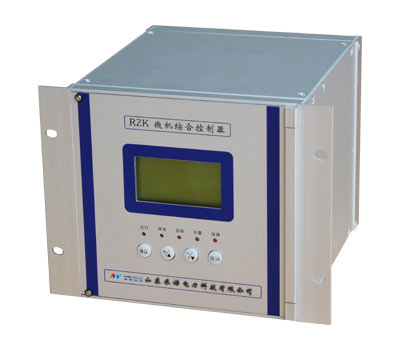

我國3~35kV系統存在如下幾種過電壓：斷路器開閉動作過程產生的操作過電壓、單相接地時產生的弧光過電壓和雷擊時產生的大氣過電壓等。針對目前中低壓系統過電壓防治的現狀，我公司研制生產出系統過電壓抑制柜，該柜可彌補系統中過電壓保護元件及裝置的不足，提升系統的過電壓保護水平。微機綜合控制器適用于35kV及以下電壓等級的經消弧線圈接地或不接地系統中，做為PT柜、過電壓抑制柜（聚優柜）及消弧柜的保護、測控。該裝置通過對PT三相電壓即開口三角電壓的采集，對電網諧振時的種種頻率成份能快速分析，準確地辨出單相接地或電網諧振消。如果是諧振，根據不同頻率，控制器發出不同的指令使不同的消諧電路投入，實現快速諧。本裝置對連續0~300Hz諧振均能判斷準確，動作迅速，較完善的解決了電力系統中電網的諧振問題，并能存儲記錄諧振狀態時的各種技術參數，便于事故分析。
二、裝置功能
1）過壓保護功能
2）低壓保護功能
3）PT斷線保護功能
4）具有弧光接地保護告警功能
5）具有金屬性接地保護告警功能
6）具有高阻接地保護告警功能
7）具有PT熔斷器熔斷保護告警功能
8）具有微機消諧保護功能及告警功能
9）電量測量Ua、Ub、Uc、Uo（零序電壓）、Io
10）遙信量：裝置共有7路開入量
11）裝置故障自檢功能
12）故障記錄：具有100組可掉電保持的故障記錄
13）通訊功能：具有RS485通訊功能，可與用戶監控系統實現數據遠距離傳送。
14）可對0~300Hz的諧振準確判斷，快速投入相應的消諧元件。
三、保護動作原理
1）過壓保護功能
三個線電壓中的任意一個線電壓值高于過電壓設定值，延時10s，仍然高于，判為過電壓。
2）低壓保護裝置
三個線電壓中的任意一個低于低電壓設定值時，延時10s，仍然低于，判為低電壓。
3）PT斷線保護設置
三相電壓和（矢量和）大于8V，最小線電壓小于16V或者三相電壓和大于8V，最大線電壓與最小線電壓差大于16V，則判為兩相或者單相PT斷線。
四、裝置實時數據
裝置主要顯示：Ic（系統接地電容電流）、Ua（系統A相電壓）、Ub（系統B相電壓）、Uc（系統C相電壓）、Uo（PT零序電壓二次值）
五、裝置告警信息
1、A相接地告警
2、B相接地告警
3、C相接地告警
4、低壓告警
5、過壓告警
6、PT斷線告警
7、諧振告警
|
